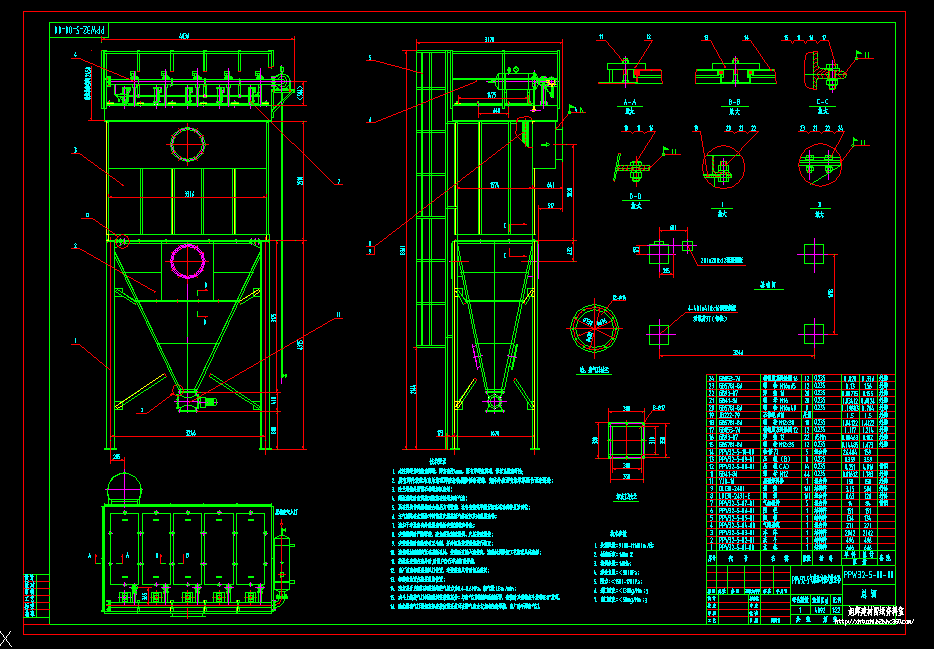

PPW32-5氣箱脈沖袋式收塵器

文件大小： 627.2 KB
下載次數：
文件評級：
更新時間：2014-11-26
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 DWG 格式（源文件可編輯），下載需要 20 積分

技術參數
處理風量：9000-111600m3/h
過濾面積：160m2
濾袋條數：160條
承受負壓：＜9000Pa
阻力：＜1500-1700Pa
進口濃度：＜1300g/Nm3
出口濃度：＜50mg/Nm3

技術要求
1.未注焊縫為連續角焊縫，焊角高度4mm，所有焊縫應焊透，保證系統密封性;
2.所有焊件裝配結束后清理焊渣雜物刷防銹漆兩遍，殼體外表面噴涂蘋果綠色面漆兩遍；
3.法蘭連接處需用石棉繩加以密封；
4.閥板裝配時應調整到位能有效地切斷氣流；
5.所有外購件必須檢驗合格后方可安裝，設備安裝完畢須保證各運動部件靈活到位；
6.主氣管路在未裝脈沖閥前應先用高壓氣體吹掃其內殘留雜物；
7.清掃干凈設備內外殘留雜物后安裝濾袋和骨架；
8.安裝濾袋時嚴禁踩袋，避免硬物刺破濾袋、火星燙破濾袋；
9.安裝袋籠時應檢查有無毛刺，并對扭曲變形袋籠進行校正；
10.濾袋通過漲圈夾緊在花板孔處，袋籠垂直插入濾袋內，濾袋材質根據工藝情況具體選擇；
11.若設備安裝在室外時,請用戶自行考慮防雨措施。
12.出廠前應標明進出風口位置，連接進出風管時切忌裝反；
13.標牌應放置在較顯眼的位置；
14.清灰及開啟閥門所需壓縮空氣壓力為0.4-0.6MPa，耗氣量 1.8m /min；
15.灰斗上的進氣口根據現場安裝情況分：與出氣口同側和兩側兩種，安裝時只需將灰斗旋轉180°及可。
16.除塵器出氣口根據實際安裝位置要求可在排氣室左右方向任意焊接，出廠時不焊出氣口。 ...
