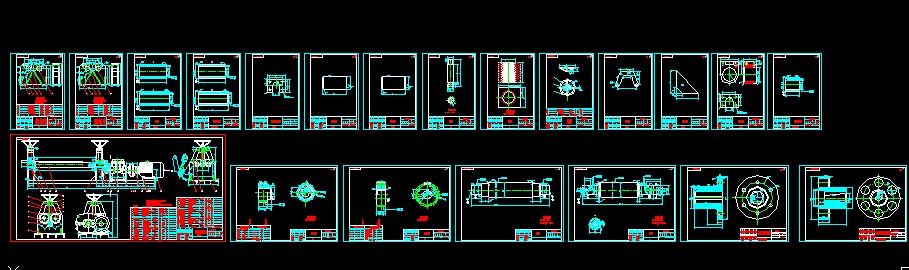

JBJ1600卷板機（套圖）

文件大小： 364.6 KB
下載次數：
文件評級：
更新時間：2014-10-20
發 布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

JBJ1600卷板機（套圖）
三輥卷板機
　　　三輥卷板機是目前最普遍的一種卷板機。利用三輥滾彎原理，使板材彎曲成圓形，圓錐形或弧形工作。
　　　1.對稱三輥卷板機特點
結構簡單、緊湊，質量輕、易于制造、維修、投資小、兩側輥可以做的很近。形成較準確，但剩余直邊大。一般對稱三輥卷板機減小剩余直邊比較麻煩。
　　　2.不對稱三輥卷板機特點
剩余邊小，結構簡單，但坯料需要調頭彎邊，操作不方便，輥筒受力較大，彎卷能力較小。所謂理論剩余直邊，就是指平板開始彎曲時最小力臂。其大小與設備及彎曲形式有關。　　　對稱式三輥卷板機剩余直邊為兩下輥中心距的一半。但為避免板料從滾筒間滑落，實際剩余直邊常比理論值大。一般對稱彎曲時為板厚6～20倍。由于剩余直邊在校圓時難以完全消除，所以一般應對板料進行預彎，使剩余直邊接近理論值。
　　　不對稱三輥卷板機，剩余直邊小于兩下輥中心的一半，如圖2.2所示，它主要卷制薄筒（一般在32×3000以下）。　　　它有四個輥，上輥是主動輥，下輥可上下移動，用來夾緊鋼板，兩個側輥可沿斜線升降，在四輥卷板機上可進行板料的預彎工作，它靠下輥的上升，將鋼板端頭壓緊在上、下輥之間。再利用側輥的移動使鋼板端部發生彎曲變形，達到所需要。
　　　它的特點是：板料對中方便，工藝通用性廣，可以校正扭斜，錯邊缺陷，可以既位裝配點焊。但滾筒多。質量體積大，結構復雜。上下輥夾持力使工件受氧化皮壓傷嚴重。兩側輥相距較遠，對稱卷圓曲率不太準確，操作技術不易掌握，容易造成超負荷等誤操作。
2.2 方案的確定
　　　通過上節方案的分析，根據各種類型卷板機的特點，再根據三輥卷板機的不同類型所具有的特點，最后形成我的設計方案，12×2000對稱上調三輥卷板機。
　　　雙輥卷板機不需要預彎、結構簡單，但彎曲板厚受限制，只適合小批量生產。四輥卷板機結構復雜造價又高。雖然三輥卷板機不能預彎，但是可以通過手工或其它方法進行預彎。
2.3本章小結
通過幾種運動方案的分析，雙輥卷板機雖然不需要預彎，但只適合小批量生產，而且彎曲板厚受限制。四輥卷板機通用性廣，但其質量體積大而且操作技術不易掌握。對稱三輥卷板結構簡單、緊湊、質量輕、易于制造等優點。經過相比較下最終決定采用三輥卷板機 ...
