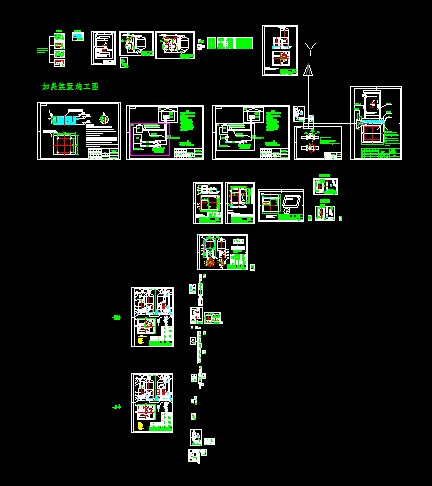

RQJC-A-60C燃氣加臭裝置套圖

文件大小： 6.08 MB
下載次數：
文件評級：
更新時間：2014-10-19
發 布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

說明
1.本圖尺寸:標高以米計,其余均以毫米計;
2.注意：四個Φ60地腳螺栓孔相對位置準確；
3.設備外箱基礎應選擇在地質較硬的地坪上,如土質松軟應加碎石并添土夯實;
4.地腳螺栓為M16X300;
5.本基礎圖分為兩次施工，一次施工如圖所示做好基礎，二次施工是當設備進場，裝上地腳螺栓裝入安裝孔后，進行二次澆筑把基礎固定牢固.
6.加臭裝置應與場站的防雷和靜電接地系統相連接，且接地電阻應小于10Ω

要求：
1、焊接后對焊縫打磨處理。
2、焊縫不得有氣孔、裂紋、藥皮等缺陷。
3、棱邊去除毛刺。
4、底部槽鋼，角鋼打防銹底漆，噴銀灰色面漆。

技術要求
1.筒體按GB150-1998進行制造、檢查、和驗收，并符合壓力容器安全技術監察規程。
2.筒體焊接后應進行氣密性試驗，0.2MPa保壓30分鐘不得有滲漏現象。
3.產品外觀應打磨鈍化，酸洗，拋光等處理。

要求：
1、焊接后對焊縫打磨處理。
2、焊縫不得有氣孔、裂紋、藥皮等缺陷。
3、棱邊去除毛刺。

技術要求
1.筒體按GB150-1998進行制造、檢查、和驗收，并符合壓力容器安全技術監察規程。
2.筒體焊接后應進行氣密性試驗，0.2MPa保壓30分鐘不得有滲漏現象。
3.產品外觀應打磨鈍化，酸洗，拋光等處理。

技術要求
1.底座與玻璃管，密封墊圈，套筒等連接時
均勻涂抹低溫密封膠。
2.連接處應滿焊，不得有漏焊、縫隙。
3.產品外觀應打磨拋光處理，焊縫無氧化皮。
...
