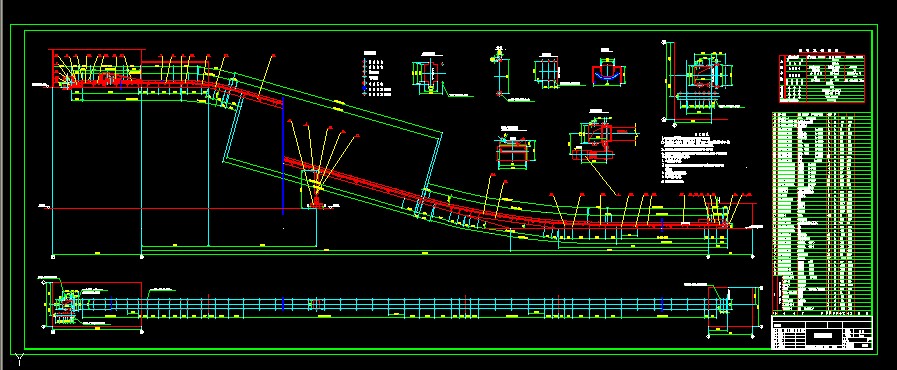

煤7帶式輸送機 B1200
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、本膠帶機是根據《DTII型固定式帶式輸送機設計選用手冊》選型和設計的。
2、頭部設過渡托輥，上托輥采用 35°槽型托輥和 35°錐形調心上托輥且兩種托輥按10：1配置，托輥
直徑均為Φ108.下托輥采用平型托輥和錐形下調心托輥且兩種托輥按10:1配置.
3、膠帶機的制造、檢驗按照《帶式輸送機技術條件》GB10595-89執行.
4、膠帶機的安裝技術要求應符合《連續輸送機設備安裝工程施工及驗收規范》BJ32-96中有關規定。
5、本機之膠帶必須采用硫化法膠接,接頭必須保證平直。
6. 空段清掃器應盡量靠近尾部安裝。
7. 彈簧清掃器應在本機之膠帶及頭部漏斗安裝后焊接在頭架橫梁焊接前調整使清掃下來的物料落入漏斗中，同時保證壓簧行程 為20毫米。
8. 安裝調試合格后,機架涂規定顏色的防護漆。
9. 圖示尺寸以毫米計，標高以米計。
注：所有帶*尺寸為斜面尺寸. ...
