抽汽式止回閥套圖
  • 該文件為rar格式
  • 文件大小: 255.08 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-10-16
  • 發 布 人: 184819733
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
  • 抽汽式止回閥套圖
  • 抽汽式止回閥套圖

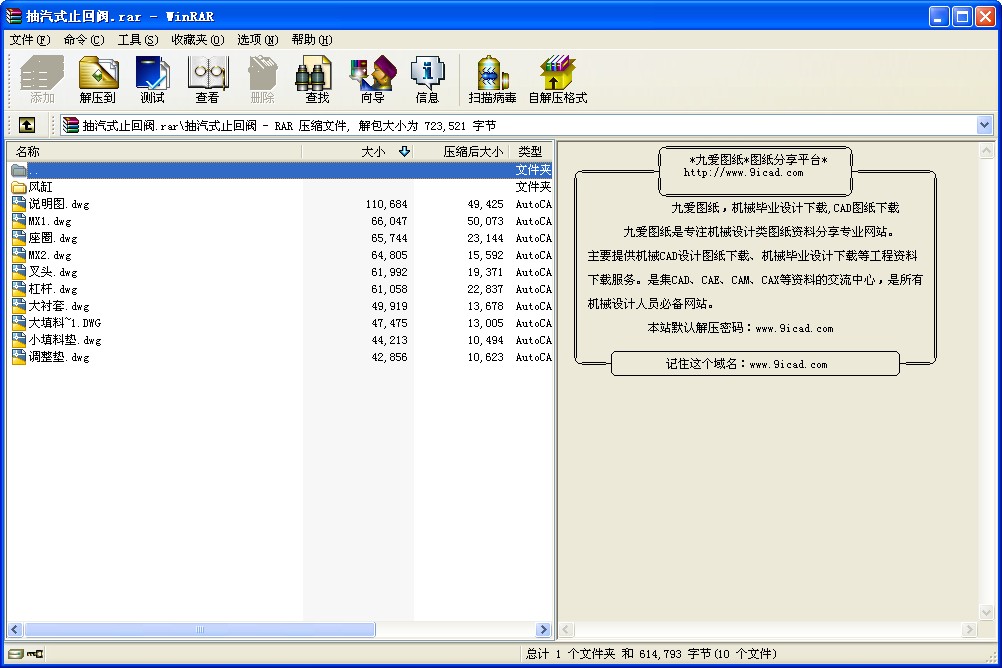

    含零件圖、制作安裝說明圖。

    抽汽止回閥是利用引進技術,在國外同類產品的基礎上,采用目前最先進的設計、制造、材料技術、重新開發的完全滿足國內600MW、1000MW以下發電機組汽輪機抽汽系統需要的閥門產品,技術性能達國際先進水平,為國內外近百家電力企業提供了數百臺質優價廉的產品,得到了眾多用戶的一致好評,已經替代部分進口,為國家節約了大量外匯。該系列產品主要用在600MW以下火力發電汽輪機抽汽系統,防止介質或水倒流,對汽輪機水泵等重要設施起到保護作用。其性能要求為在管道介質倒流、斷電、事故等非常狀態下,該閥門瞬間關閉,關閉時間小于0.5秒。

    【氣路系統工作原理】
    氣源來自壓縮空氣(氣源壓力0.4~0.6Mpa),經過球閥進入二位三通電磁閥,最后經過快排閥進入氣缸進氣口,止回閥打開。手動換向閥為運行中試驗止回閥靈活性用。
    止回閥關閉時,電磁閥斷電而關閉,切斷氣源,快排閥啟動,排出氣缸下腔空氣,止回閥快速關閉。
    電磁閥、空氣處理元件等控制部件,按汽輪機廠要求采用美國ASCO進口產品,也可按用戶要求配備其它國內外廠家優質產品,以確保優良的性能和高可靠性。
    結構特點
    1、密封面堆焊Cr13系不銹鋼或鈷基硬質合金,有良好的耐磨性,密封性能穩定可靠。
    2、當介質正向流動時,氣缸下腔進氣,與重錘共同作用,合閥瓣平衡地處在全開位置。當介質反向流動時,氣缸活塞下腔迅速泄壓,閥瓣在0.5秒內快速關閉。
    3、重錘通過加長桿和撥叉作用于銷軸,用以平衡和搖桿的重力矩,防止水錘現象的發生。當介質正向流動時,有助于打開閥門,并在運行中保持閥門的平穩和減少振動。
    ...
