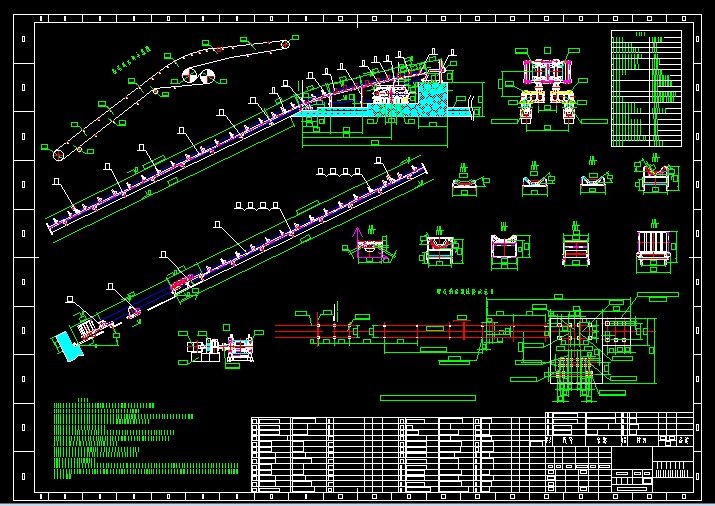

- 輸送機圖
技術說明
1.膠帶機機架中心線的直線度為80mm,并保證在任意25m長度內的直線度為4mm。
2.滾筒軸線與水平面的平行度公差值不大于滾筒軸線長度的1/1000
3.滾筒軸線對膠帶機機架中心線的垂直度為滾筒長度的2/1000,滾筒托輥中心線對膠帶機中心的對稱度為3mm.
4.驅動滾筒軸線與減速器低速軸的同軸度應符合GB1184-80中10級的規定.
5.托輥安裝時上表面應位于同一平面上.
6.托輥組安裝時,上托輥布置為:從頭部起每十組托輥組布置一組防偏壓帶擋煤裝置,循環布置.
7.保護裝置:緊急事故開關:距頭部25米開始,每間隔100米安一對,每10米安裝一對托繩環;
防跑偏開關:距頭部5米開始,每間隔100米安一對.
8.輸送機的各性能應符合MT820《煤礦井下用帶式輸送機技術條件》
9.全機裝配前各部皆涂防銹漆,然后涂灰漆或綠漆,滾筒法蘭涂紅漆
10.重載車配重應為2.5-3.0噸.
11.機尾張緊重力小車的左右鋼軌踏面應在同一水平面內,每段鋼軌的軌頂高低偏差不得超過2mm。軌道應成直線，且平行于輸送機機架的中心線，其直線度公差值在1m內不大于2mm，在25m內不大于4mm，在全長不大于15mm。軌距偏差不得超過±2mm，軌道接縫處踏面的高低差不大于0.5mm,軌縫不大于3mm。 ...
輸送機圖_下載(exb格式) 機械圖紙
