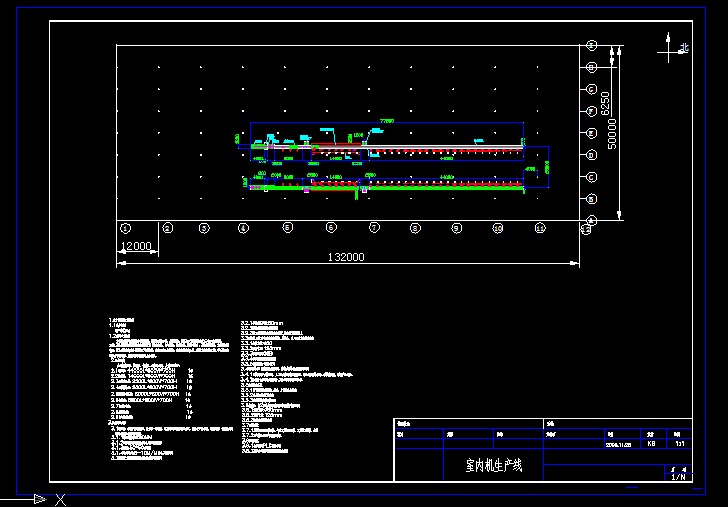

空調室內機生產線
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 1.生產綱領及工藝流程
1.1生產綱領
年產60萬臺
1.2主要工藝流程
本輸送線用于空調室內機的裝配、檢測和包裝工作。總裝開始，按客戶工藝要求完成20個工步的裝配工作。進入檢測線分別進行安全性能檢測（接地電阻、電氣強度、絕緣電阻、泄漏電流），送電檢測風機、盤管的運行情況；質檢人員完成設備的性能及外觀檢測；合格品流入包裝線，在包裝線完成入箱、封箱和打包的工作。不合格品由 返修臺下線返修，完成返修后重新進入檢測線。
2.設備組成
全線由裝配段、檢測段、包裝段、返修段組成。具體配置如下：
2.1裝配段：44000L*800W*700H 1條
2.2檢測段：14000L*800W*700H 1條
2.3返修進入段：2500L*800W*700H 1套
2.4返修排除段：2500L*800W*700H 1套
2.5裝箱前準備段：8000L*800W*700H 1條
2.6包裝段：6800L*800W*700H 1套
2.7自動打包機： 1臺
2.8照明系統： 1套
2.9電氣控制系統： 1套
3.設備詳細規格
3.1裝配段：根據產品品種多、尺寸不一的特點，不宜采用工裝板裝配方式。為保護產品外觀、避免劃傷，該段輸送線 采用包膠板式輸送機輸送。
3.1.1牽引鏈條節距:80MM
3.1.2邊梁材質:鋁型材或冷扎鋼板噴塑處理
3.1.3腳架:50*50方鋼管
3.1.4輸送速度:5-10M/MIN,變頻調速
3.2檢測段:采用帶集電刷包膠板式輸送機輸送 ...
